Hoy con un nuevo aporte en cuanto a diseños, piezas y planos en solidworks, un exprimidor eléctrico que sirve como un ejercicio con un poco mas de tarea en cuanto al uso del CAD.

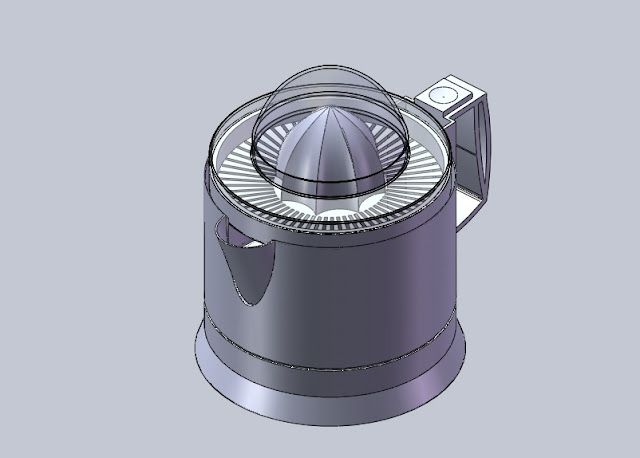

Vista del ensamblaje completo que esperamos obtener:
Para comprender mejor el diseño estarán en orden al igual que la numeración en los planos ademas seguido de cada plano como debe quedar la pieza en 3D.
- Hoja 1/19 : plancha conjunto completo
Conjunto completo en 3D
- Hoja 2/19: plancha subconjunto (externo)
Ensamblaje en 3D
- Hoja 3/19 : plancha subconjunto (interno)
Ensamblajes en 3D

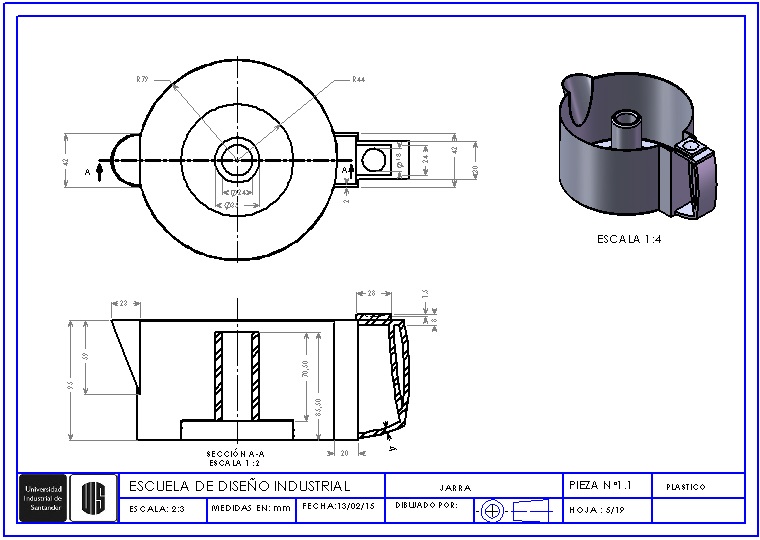

- Hoja 5/19 : a partir de esta plancha empiezan los planos de las piezas individuales para posteriormente elaborar el ensamblaje
Pieza 3D
- Hoja 6/19: plancha de la base
Pieza 3D
- Hoja 7/19: plancha rejilla exprimidor
Pieza 3D

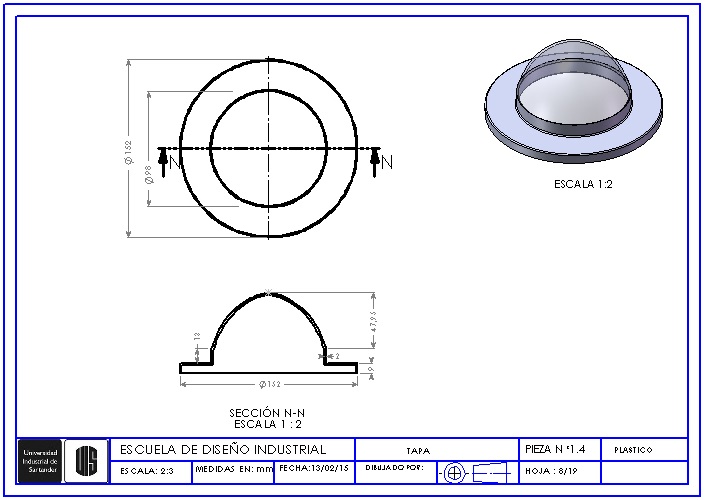

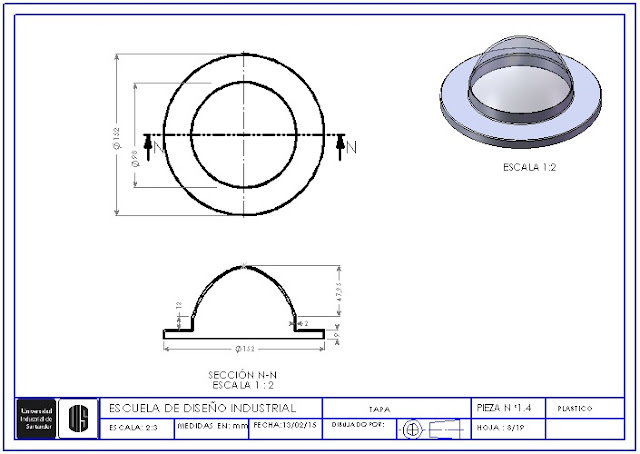

- Hoja 9/19: plancha pie de goma (se hacen tres piezas)
- Hoja 10/19: plancha sujetador
Piezas 3D
- Hoja 11/19: plancha base contenedora
Pieza 3D
- Hoja 13/19: plancha engranaje
Pieza 3D
- Hoja 14/19: plancha barra guía y actuador
Pieza 3D
- Hoja 15/19: plancha engranaje
Pieza 3D
- Hoja 16/19: plancha palanca
Pieza 3D
- Hoja 17/19: plancha llave
Pieza 3D

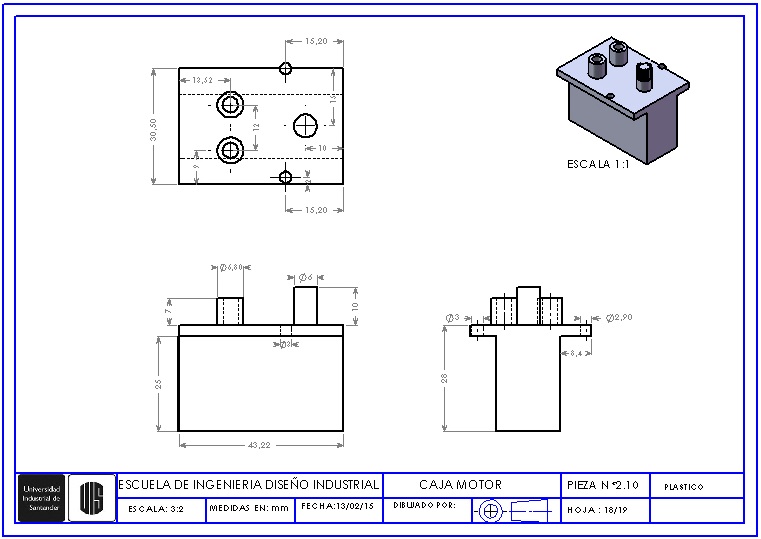

- Hoja 18/19: plancha caja de motor eléctrico (sin muchos detalles solo forma)
Pieza 3D
- Hoja 19/19: plancha tornillo (uno por cada tapón de goma)
Pieza 3D
Si el diseño te fue ayuda o te gusto puedes comentar de igual forma por si encuentras algún error en las cotas y el diseño, para obtener ayuda en este diseño u otros puede escribir a la pagina de
Fb o al
perfil de tutorias.
