Diseño pedales bicicleta (con plato dentado)

Para nuestro primer aporte en cuanto a diseños, piezas y planos en solidworks una parte esencial de la bicicleta y muy fácil de realizar en Solidworks las bielas de los pedales y el plato dentado este diseño es muy fácil aunque poco se usa en bicicletas ya que no permite cambios.

Vista del ensamblaje completo que esperamos obtener:

Para comprender mejor el diseño estarán en orden al igual que la numeración en los planos ademas seguido de cada plano como debe quedar la pieza en 3D.

• Hoja 1/6 : plancha conjunto completo

                                                          Conjunto completo en 3D

• Hoja 2/6: plancha plato dentado (biela derecha)

                                                                       Pieza en 3D

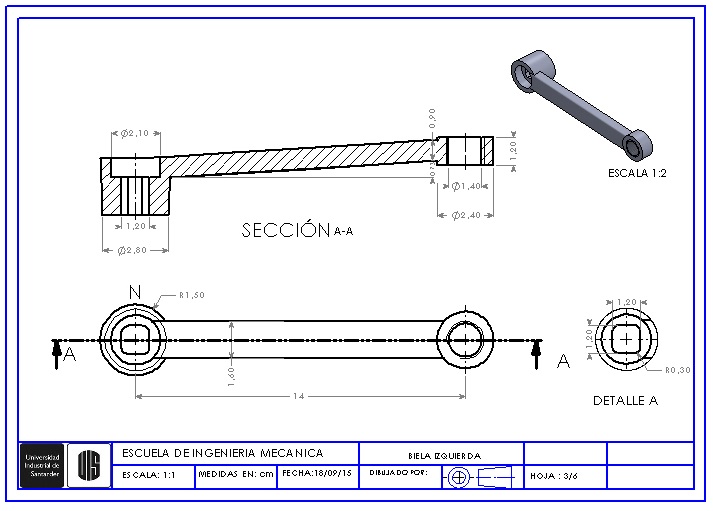

• Hoja 3/6 : plancha biela izquierda

                                                                       Pieza en 3D

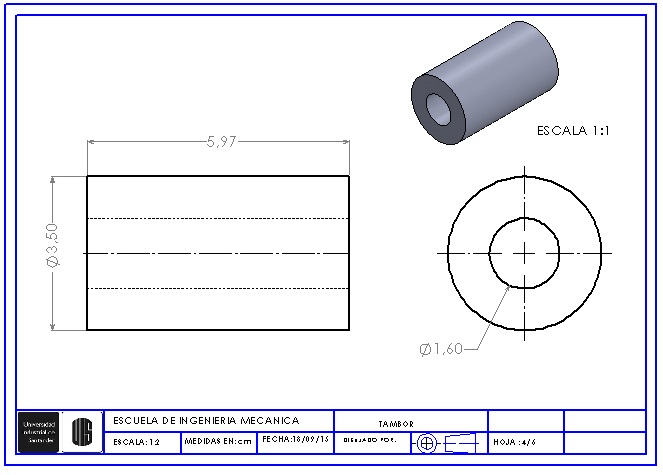

• Hoja 4/6 : plancha tambor para eje y rodamientos (esto ya que en modelo no contamos con el marco de la bicicleta en el cual iría todo instalado)

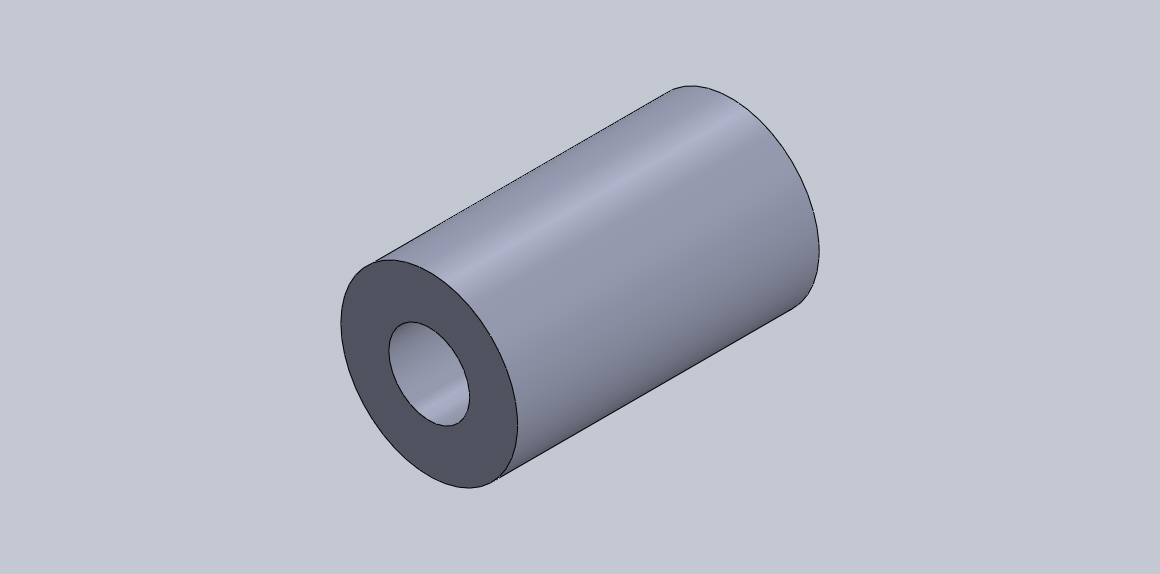

                                                                         Pieza 3D

• Hoja 5/6 : plancha perno

                                                                           Pieza 3D

• El rodamiento usado para el diseño fue sacado del Toolbox pero estos no van incorporados en planos solo se añade la referencia y hace aparición en conjuntos y subconjuntos.

Si el diseño te fue ayuda o te gusto puedes comentar de igual forma por si encuentras algún error en las cotas y el diseño, para obtener ayuda en este diseño u otros puede escribir a la pagina de Fb o al perfil de tutorias.
